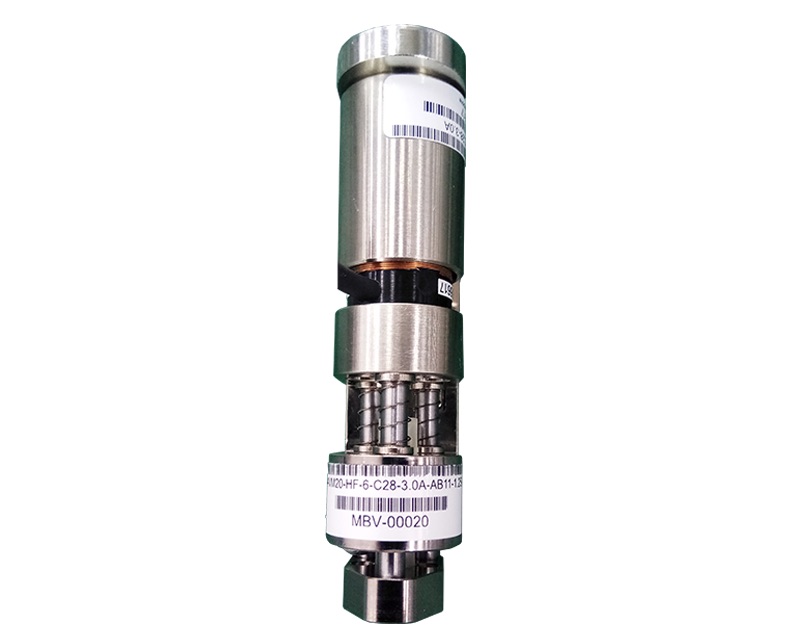

MBV系列采用Akribis音圈电机，具有高精度以及高频率的特点。适用于中载，高频高精度的应用。适用于亚微级定位，取放，力控制。
设计特点：
A. 音圈电机直接驱动直线机械平台
B. 无嵌齿效应，无背隙
C. 适用于短行程、高速、高加速直线应用
| 规格参数 | 单位 | MBV20 | MBV35 |
| 有效行程1 | mm | 6.0 | 8.0 |
| 电机型号 | - | AVM20-HF-6-C28-3.0A | AVM35-HF-8-C35-3.0A |
| 持续推力 | N | 5.69 | 27.43 |
| 峰值推力 | N | 17.06 | 137.16 |
| 分辨率 | μm | ABI21: 1.0/0.5/0.2 | |
| 重复定位精度 | μm | ±2.5 | |
| 直线度 | μm | ±5.0 | |
| 平面度 | μm | ±5.0 | |
| 额定负载2 | kg | 0.3 | 2.0 |
| 空载运动质量 | kg | 0.035 | 0.14 |
| 空载总质量 | kg | 0.14 | 0.65 |
| 最大容许侧倾力矩 | Nm | * 3 | * 3 |
| 最大容许俯仰力矩 | Nm | * 3 | * 3 |
| 最大容许横摆力矩 | Nm | * 3 | * 3 |
注：
1.行程的定义根据防撞块至防撞块，即机械行程。
2.在此负载下，平台可以提供不少于1G的加速度。
3.该机台不适用于力矩负载，更多细节请联系销售人员。
尺寸图
MBV20
MBV35

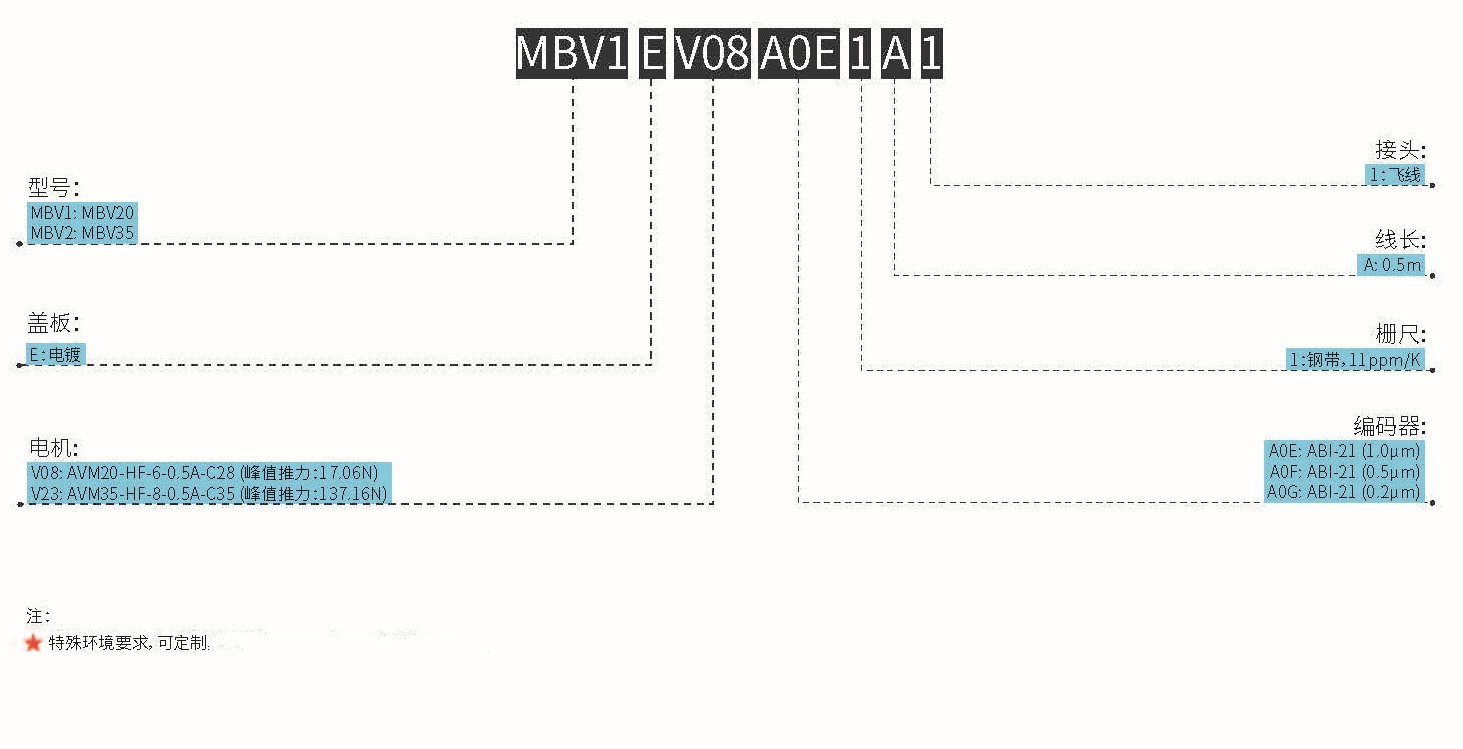

订购信息
