XMGV系列音圈电机模组

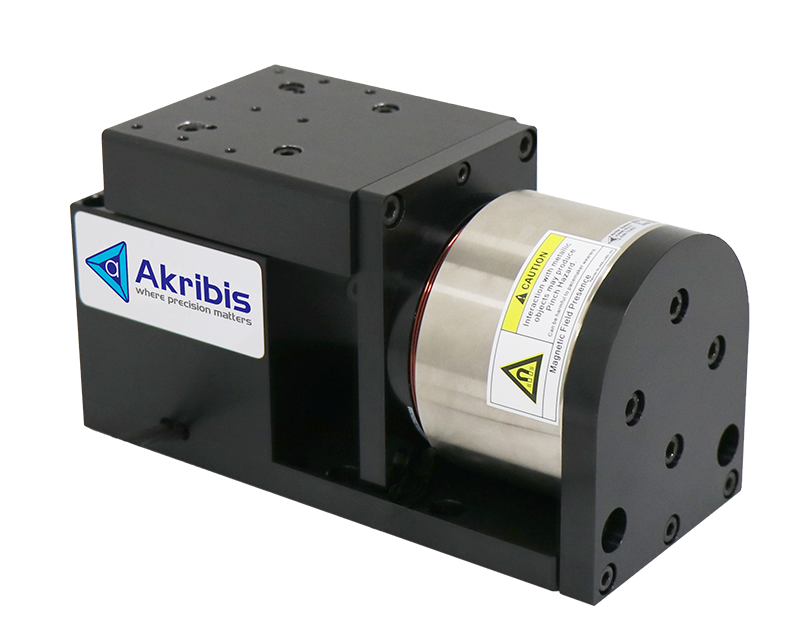

微型音圈电机模组 XMGV系列音圈电机模组由圆柱型音圈电机、交叉滚柱导轨、编码器位置反馈以及结构底座组成，内部结构紧凑、高性能直驱运动平台。有标准产品4款规格：XMGV30、XMGV40、XMGV60、XMGV90，根据实际技术要求，4款标准模组内置的音圈电机、编码器位置反馈可选，接受定制。内置音圈电机模组可以做到无齿槽力，采用交叉滚柱导轨，具有高精度以及高频率的特点。

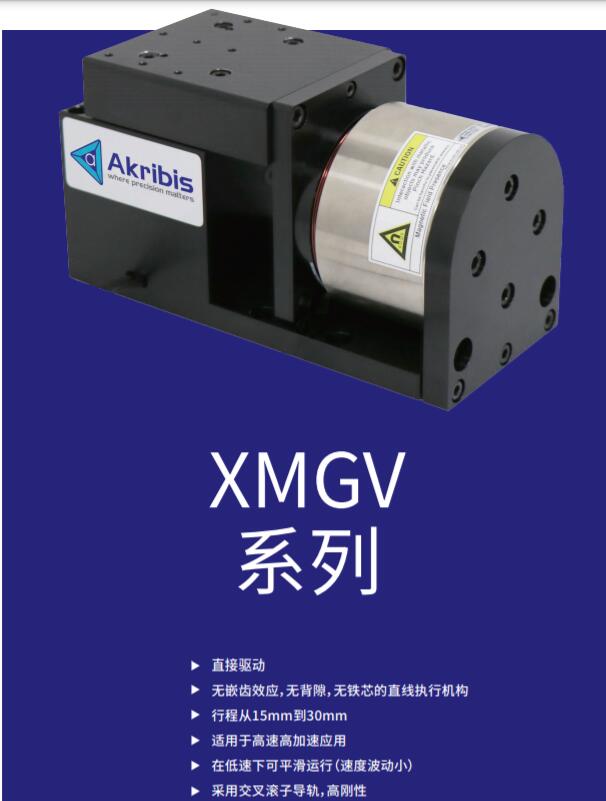

设计特点

A. 直接驱动

B. 无嵌齿效应，无背隙，无铁芯的直线执行机构

C. 行程从15mm到30mm

D. 适用于高速、高加速应用

E. 在低速下可平滑运行（速度波动小）

F. 采用交叉滚子导轨，高刚性

参数规格	单位	XMGV30		XMGV40		XMGV60		XMGV90
电机型号	-	AVM30-15		AVM40-20		AVM60-25		AVM90-30
持续推力	N	4.63		9.93		26.35		89.10
峰值推力	N	29.4		58.05		119.00		315.00
力常数 ±10%	N/Arms	7.0		13.6		17.3		23.9
反电势常数 ±10%	Vpeak/(m/s)	7.0		13.6		17.3		23.9
精度等级	-	P	N	P	N	P	N	P	N
行程¹	mm	15		20		25		30
分辨率	μm	SINCOS/0.05	0.2	SINCOS/0.05	0.2	SINCOS/0.05	0.2	SINCOS/0.05	0.2
重复定位精度	μm	±0.5	±1.0	±0.5	±1.0	±0.5	±1.0	±0.5	±1.0
垂直直线度	μm	±2.5		±2.5		±2.5		±2.5
平面直线度	μm	±2.5		±2.5		±2.5		±2.5
额定负载²	kg	0.6		1.5		4.0		14.0
空载运动质量	kg	0.14		0.20		0.45		1.63
空载总质量	kg	0.51		0.80		1.90		5.31
最大静态偏矩	Nm	0.8		1.4		3.4		16.0

注：

1. 行程的定义根据防撞块至防撞块，即机械行程。限位传感器的位置距离防撞块0.5mm。

2. 在此负载下，平台可以提供不少于1G的加速度。

尺寸图

XMGV30

XMGV40

XMGV60

XMGV90

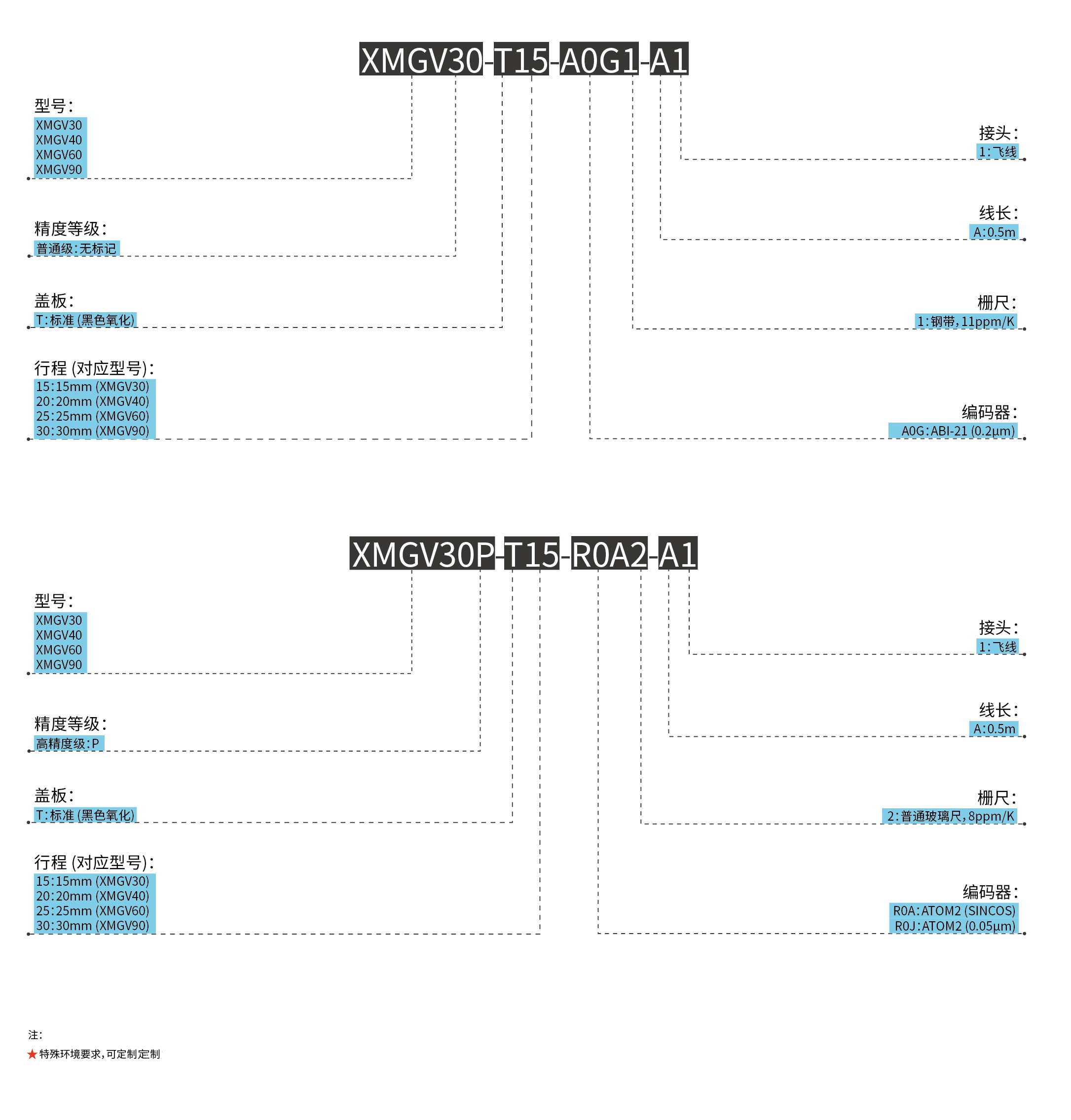

订购信息

XMGV系列音圈电机模组
